2024年夏天，半导体行业发生了一件耐人寻味的事：AI芯片巨头英伟达的Blackwell架构GPU被迫推迟量产。这枚承载着业界极高期望的芯片，在“如何更精密地集成”这件事上，遭遇了设计、材料与工艺的连锁反应。

几乎同一时间，DRAM内存市场开启了一轮持续至今的涨价潮。HBM高带宽内存的价格翻着跟头往上涨，DDR5的供货周期一延再延。AI需求的爆发，也让行业进一步发现：先进封装产能，已经快要成为整条产业链木桶上最短的那块木板。

两件事，一为技术探索中的关键难题，一为供需结构失衡，却指向同一个拐点——封装，正从芯片产业的配角，变成决定产品成败的关键变量。

为什么偏偏是封装上位？

因为那条统治芯片行业半个世纪的摩尔定律，走到了十字路口。



一、摩尔定律放缓：性能提升不只靠“更小”

在半导体行业发展的数十年里，摩尔定律一直是引领行业前行的核心法则。它的核心逻辑是通过不断缩小晶体管的尺寸，让单位面积芯片上集成的晶体管数量每18至24个月实现翻倍，进而带动芯片性能自动提升、功耗同步优化。

在过去很长一段时间里，芯片行业几乎处于“躺赢式”发展阶段，从28nm制程逐步迭代到14nm、7nm，再到5nm，每一次制程的突破，都能带来性能的显著提升，整个行业沿着“尺寸越小、性能越强”的路径稳步前进。

但随着芯片制程进入3nm、2nm时代，这套延续了数十年的发展逻辑走到了物理极限与成本极限的双重尽头，一味求“小”已不划算。虽然制程依然是芯片性能的底牌，但不再是唯一的那一张。

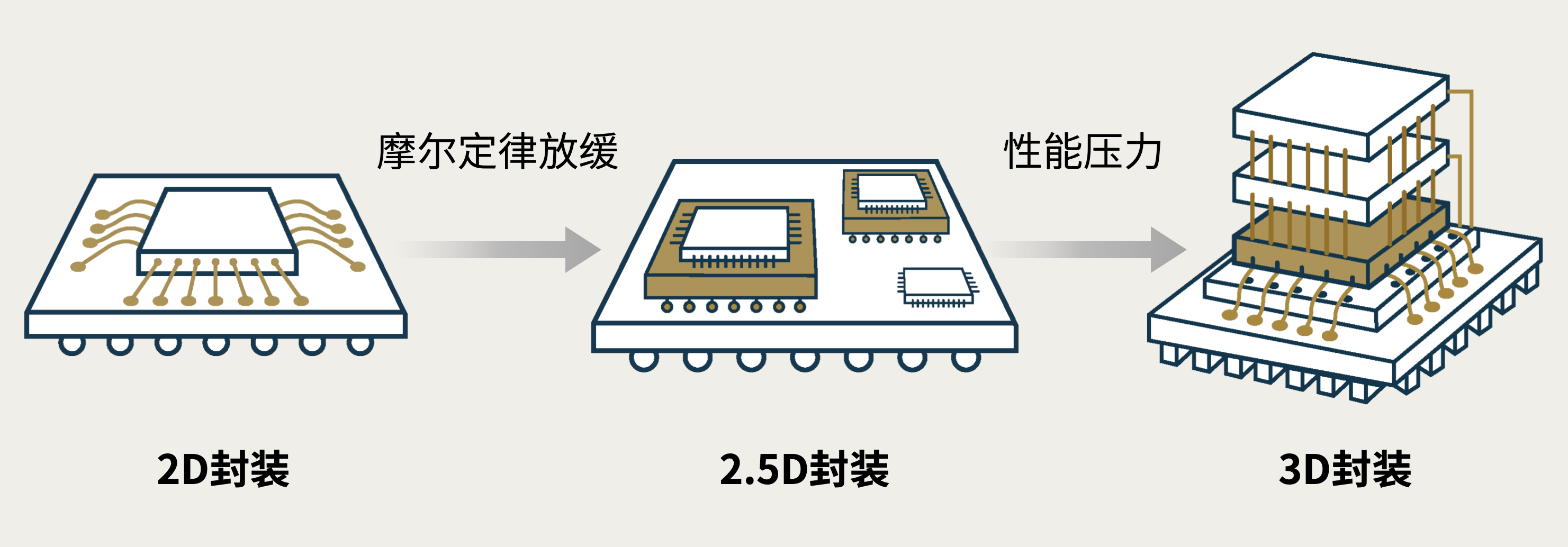

行业正在翻开另一张牌：先进封装，一种把多个芯粒像积木一样堆叠、互联，实现“1+1>2”的核心技术。

从这个意义上说，摩尔定律并未失效，它只是从“晶体管的缩小”转向了“系统的集成”。制程决定了单点的极限，而封装决定了系统的上限。



二、封装，是决定芯片好用与否的关键

很多人对芯片的认知还停留在“工艺越先进越好”，但对于HBM、AI芯片这类高度集成的产品而言，封装的重要性已不亚于制程。

以本轮涨价的HBM为例，它需要通过2.5D封装技术，将内存芯片与逻辑芯片通过中介层紧密连接，才能实现超高带宽传输。DDR5的高密度集成，同样依赖先进封装来解决散热和信号干扰问题。

随着Chiplet、3D堆叠等新技术普及，现代芯片已不再是单纯的电路问题，而是一个集电、热、结构应力于一体的多物理场复杂系统。英伟达Blackwell正是因封装环节的热膨胀系数不匹配导致翘曲，被迫推迟量产。由此可见，封装环节的微小缺陷，足以引发巨大的产业影响。

对于国产内存而言，即便突破制程瓶颈，若封装技术跟不上，同样难以实现规模化量产。毕竟，没有厂商愿意采购良率低、可靠性差的芯片，哪怕价格更低。

而本轮内存涨价带来的成本压力，正倒逼下游厂商追求“极致性价比”：既要控制采购成本，又要保证产品可靠性。这对封装环节提出了更高要求：在降低封装成本的同时，必须避免封装缺陷导致的芯片失效。

而这，正是多物理场仿真的用武之地。



三、Simdroid-IC：为先进封装而生

面对这种牵一发而动全身的多物理场难题，“分而治之”的仿真工具稍显力不从心。

云道智能推出的伏图-芯片多物理场模块（Simdroid-IC），正是为解决这一痛点而生。它基于统一的GPU原生平台，实现了电磁、热、应力的耦合分析。这种能力，正是先进封装仿真所急需的。

在实际工程中，从拿到芯片版图到建好仿真模型，过去往往是整个流程中最耗时、也最容易出错的环节。格式不兼容、手动重建结构、敏感数据不敢外传……每一个问题都可能卡很久。

Simdroid-IC的思路是把这些“杂活”藏在后台。它可以直接读取ECAD/EDA的原始数据，自动识别关键的物理结构，快速生成3D模型。封装库中的通用结构可直接调用；当涉及敏感设计时，PDK文件可加密处理，无需为仿真而做简化。

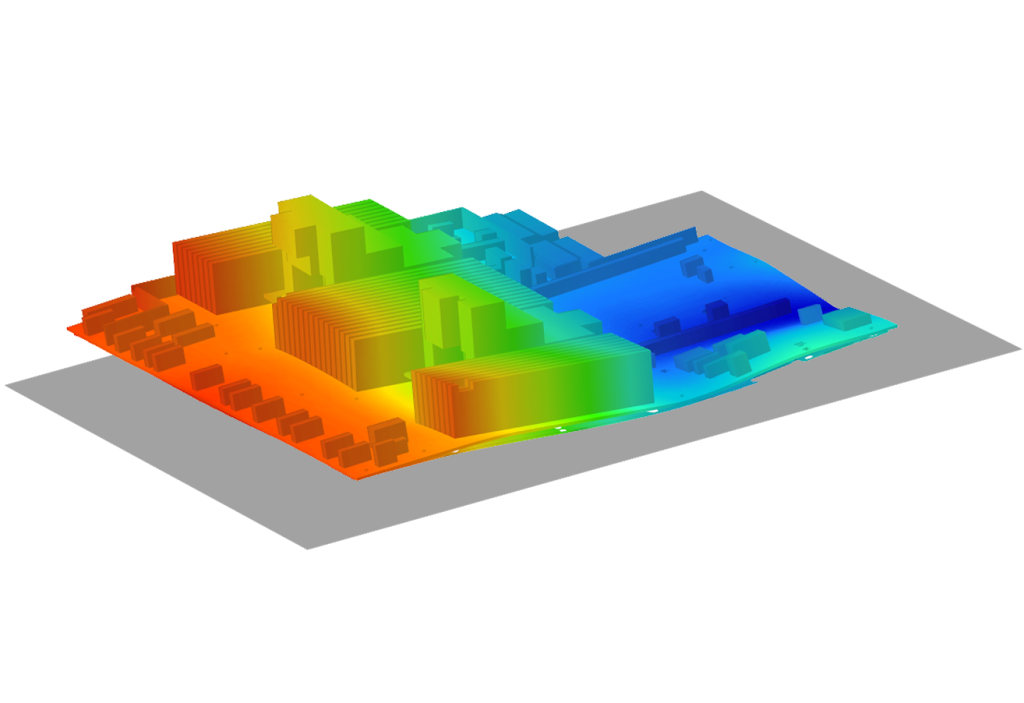

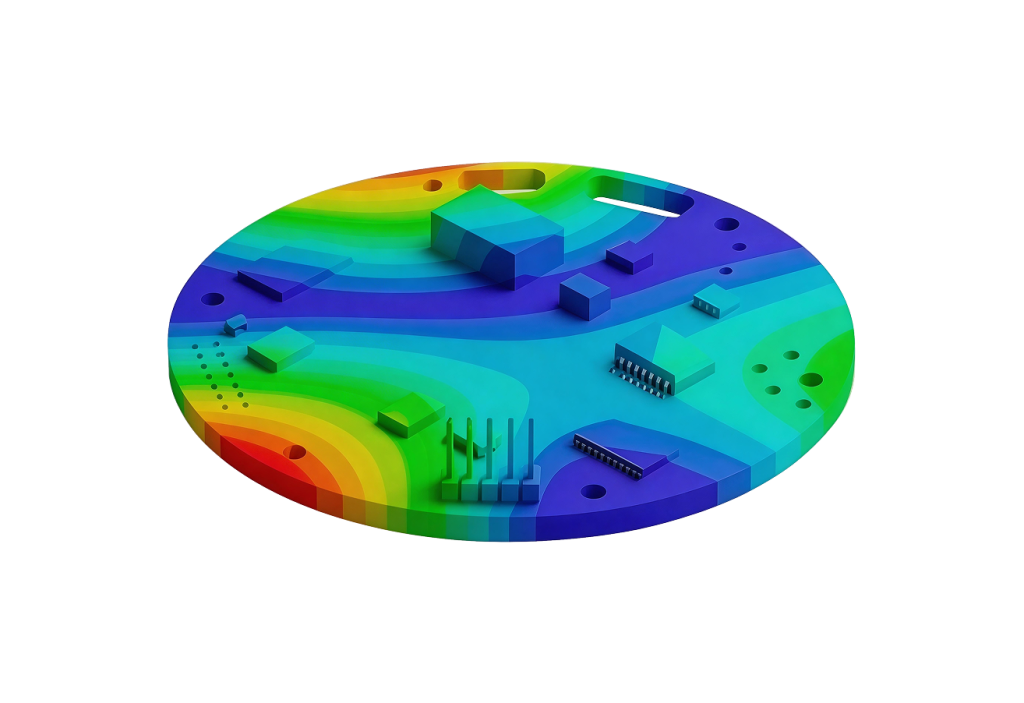

仿真完成后，温度场、应力场、翘曲云图一目了然，温度超标点位、潜在开裂风险清晰可辨，原本需要多次试错排查的问题，在仿真阶段就能提前规避。

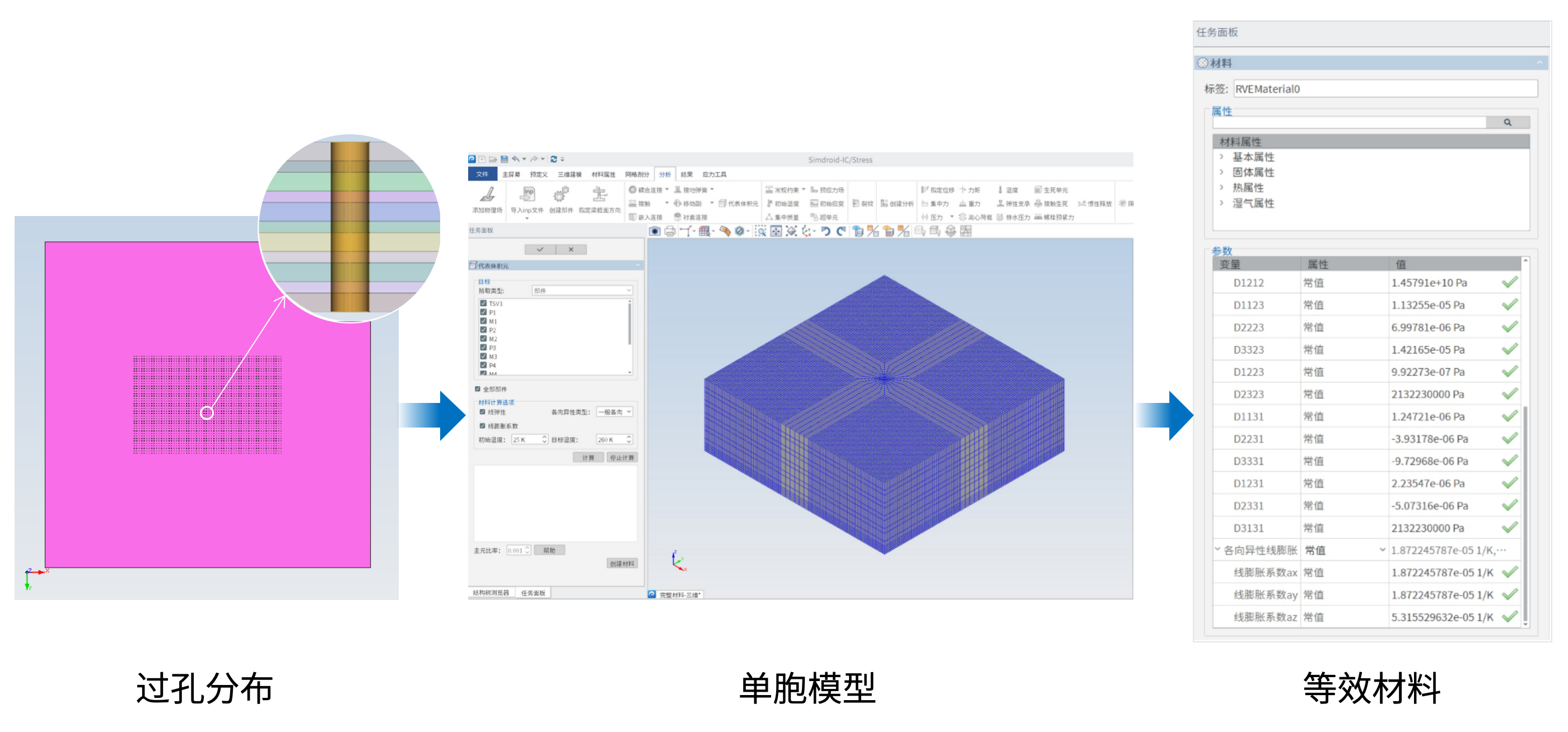

以某芯片公司17mm×17mm的芯片封装为例，仿真的难点往往不在大尺寸基板，而在细密的RDL重布线层：网格太细算不动，太粗算不准。Simdroid-IC采用多尺度等效方法，将局部精细结构等效为宏观材料属性，既保证精度，又控制计算规模。

在25℃至260℃的完整温循加载下，工程师可清晰看到芯片在各温度节点的翘曲趋势，为设计优化提供可靠依据，帮助企业提前规避翘曲断裂风险。

这种在设计阶段预演封装应力的能力，正帮助越来越多的项目避免流片后才发现的结构缺陷。



四、从追赶到并行：国产芯片的隐蔽通道

过去几十年，国产芯片一直在追赶先进制程，但光刻机、晶圆厂的高墙，不是一朝一夕能翻越的。封装赛道则不同：它的核心壁垒不只是工艺设备，更是对多物理场问题的理解深度，以及与之匹配的仿真验证能力。

台积电、英特尔在封装工艺上一路狂奔，带来的电-热-应力问题也愈发棘手。谁能更早看清这些风险，谁就能在量产路上走得更顺。Simdroid-IC要做的事很简单：让芯片的问题，从生产线上发现，变成在设计阶段解决。

与此同时，仿真技术本身也在加速进化。基于GPU并行计算的深度优化、与AI代理模型的深度融合，大幅缩短了仿真周期，让过去需要数小时甚至数天的计算，逐步逼近实时交互。这种效率的提升，意味着设计迭代可以更快，问题发现可以更早，试错成本可以更低。

后摩尔时代的竞争，比的是系统整合能力。在这个新赛段，封装是绕不开的关口，仿真则是把控量产质量的关键抓手。

当仿真不仅能精准预判封装风险，更能以更快的速度驱动设计迭代，本土芯片公司就有了另一种可能：在别人还在靠经验试错的时候，以更可控、更高效的研发节奏，走出自己的路径。

对国产芯片而言，这或许正是从追赶到并行的那条隐蔽通道。
